Cours 12
Avant d’ouvrir SolidWorks, enregistrez le fichier «parametres.sldreg» sur le bureau et doublecliquez dessus pour configurer correctement les paramètres du logiciel.
Examen
À partir du dessin en 3D fourni au format PDF et du cadre 3D inclus en pièce jointe :
- Identifiez et complétez les informations manquantes du pied de table par vos propres recherches et analyses;
- Modélisez le pied de la table;
- Réalisez le dessin de définition complet du pied de table;
- Envoyez le dessin de définition au format PDF, accompagné de la modélisation en pièce jointe, sur Léa avant la fin du cours. (Notez que seule la dernière soumission sera évaluée.)
N’oubliez pas de reproduire les tolérances indiquées sur le PDF 3D, et d’inclure les informations sur le matériau, la finition et les tolérances générales.

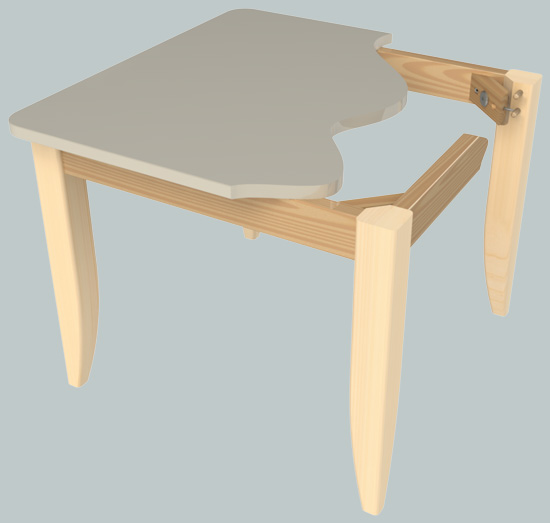

Représentation de la table.

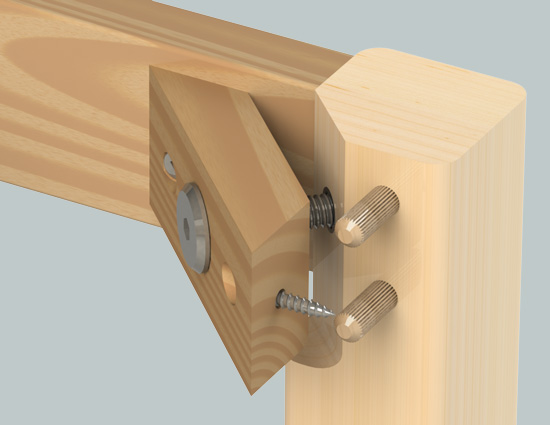

Détail de l’assemblage.
Pour économiser du temps,
utilisez le cadre 3D inclus pour trouver les dimensions manquantes. Esquisser la vue de dessus directement sur le cadre et repérer aussi les autres mesures (appuyez simplement sur «m» pour accéder à la commande Mesurer. Commencer alors la modélisation sur un nouveau fichier.
Calculatrice d’évaluation
Cette calculatrice configurée à partir de ce fichier sera utilisée pour les corrections.
La durée maximale de l’examen est fixée à l’ensemble des périodes prévues au cours. En pratique, la réalisation de l’examen requiert moins de trois périodes.
