Cours 3
Exercice 3 sur Illustrator (exercice sommatif)
(Remettre dans Léa en format PDF sous Cours 3, Travail Illustrator)
Cet exercice de tracé vectoriel est sommatif et est comptabilisé avec deux autres exercices donnés à la fin de cette page Web.

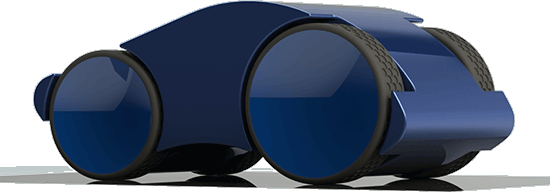

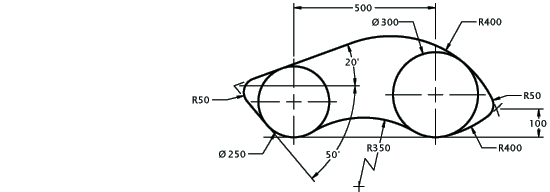

Réalisez, au trait et à partir du logiciel Illustrator, la vue de gauche simplifiée de ce véhicule robot miniature. Les dimensions inscrites ci-dessous doivent être respectées. Utilisez l’échelle 1 : 5. Remettez le travail sous la forme d’un fichier PDF au format A dans Léa avant la date limite de remise indiquée (voir dans Léa). Observez attentivement la démonstration de votre enseignant avant de commencer et pour gagner du temps, télécharger ce fichier. Utilisez ce script pour gagner du temps et ce gabarit pour compléter votre mise en page.Si vous avez effacé vos roues, vous pouvez tenter de les retrouver avec ce script.
Vous pouvez aussi consulter les tutoriels suivants :
- Conseil de base pour réaliser l’exercice 3 sur Illustrator (ancien) ;
- Positionnement des arcs de cercle par construction (ancien) ;
- Positionnement des arcs de cercle à l’œil (ancien) ;
- Construction assistée d’un cercle tangent à deux entités.
Théorie :
- L’écriture sur les dessins techniques (page 69 à 88) ;
- Tracés géométriques (page 91 à 111).
Écriture sur les dessins techniques
L’écriture cursive n’est pas utilisée en dessin technique.On doit utiliser un lettrage et des chiffres de type gothique (voir la figure 3.1 du livre Dessin technique et la figure ci-dessous).
Pour un style plus architectural, consultez ce vidéo, ou celui-ci
Exercice en classe
Exercices d’écriture et de tracés géométriques donnés par l’enseignant (évaluation formative seulement).
Tracés géométriques
Tracés géométriques Dans le cadre de ce cours, essentiellement, le tracé géométrique se résume à trouver la tangence entre des arcs de cercle et des droites à savoir la jonction d’un arc de cercle entre deux droites, d’un arc de cercle entre deux arcs et d’un arc de cercle entre une droite et un arc. Consultez votre livre de dessin technique, à ce sujet, aux pages 107 à 111 ou cette page du livre Geometry of Design.
Exercice de tracé d’un arc tangent à deux droites quelconques.
Voir aussi le vidéo suivant :
Rappel du cours 2, si vous avez toujours de la difficulté à réaliser la construction ci-dessus à la main, essayez de la reproduire sur GeoGebra.
Animation du tracé d’un arc tangent à une droite et un arc quelconques.
Voir aussi le vidéo suivant :
Essayez aussi sur GeoGebra.
Animation du tracé d’un arc tangent à deux arcs quelconques.
Voir aussi le vidéo suivant :
Essayez aussi sur GeoGebra.
La construction des tangences est une science géométrique dont les problèmes, appelés problème des contacts, ont été posés à l’Antiquité grecque pour être résolus 1250 ans plus tard.
Correction du travail du cours précédent
L’enseignant rencontre les étudiants et étudiantes en groupe de quatre individus afin de corriger les travaux de la semaine précédente. Le corrigé du travail principal est montré à chacun des étudiants et étudiantes qui ont effectué le travail.
Exercices sommatifs
(Remettre en main propre au début du prochain cours, le « Travail principal » pour le no 1 et l’« Exercice au compas » pour le no 2)
- Réalisez deux vues orthogonales nécessaires à la description complète de cet anneau de retenue. Faites le dessin technique aux instruments, en vraie grandeur (échelle 1 : 1) et sur une feuille de format A (8-½" x 11"). Utilisez un cartouche similaire à l’exemple donné au cours 1. Reproduisez seulement les trois cotes suivantes du présent dessin : Ø88,90 - R63,50 - 82,55. Pour vous assurer de ne pas déborder le cadre du dessin, placer le centre du diamètre Ø88,90 au centre de la page.
Cet exercice est une adaptation provenant du livre Geometry of Design.
Cliquez sur le bouton
ci-dessus pour observer les soixante-six étapes faciles de construction.
- De plus, à l’endos du document, dessinez avec précision et à l’aide des instruments de dessin le contour d’une forme ovoïde avec concavité (galet concave) comme celui qui est représenté à gauche. Consultez aussi le vidéo ci-dessous pour réaliser la deuxième partie du travail.
Si nécessaire, utilisez GeoGebra pour comprendre les étapes avant de réaliser le dessin au compas.
Ces deux parties du travail sommatif sont à remettre au début du prochain cours.
